ソリッドモデル作成 フィレット・角丸め 『始終』
『始終』をクリックします。
始点丸め値に 3 、終点丸め値に 15 と入力して、了解ボタンを押す。
始点と終点があるので、稜線などをクリックする位置によっては、
フィレットのかかる方向が、逆に付いてしまう場合がありますので、注意が必要です
| TOPページ/体験版・試用版/無料ソフト・フリーソフト/無料・フリー・データ・資料 |
| スポンサード リンク |
| 図脳RAPID3D Pro の簡単な使い方など | ||||
| (1)表示モード | (2)補助線の作成 | (3) 2次元作図 長方形(2点) |
(4)抜き勾配 | (5)フィレット・角丸め |
| (6)薄肉化、くり貫き | (7)投影穴 | (8)作業平面移動 側面穴用の作図 |
(9)最終回 作業平面初期化 |
図脳RAPID3D PRO 体験版 ダウンロード |
| その他の機能をご紹介 | ||||
|
|
| 右クリックメニューからパラメータ・ボックスを選択。 『始終』をクリックします。 始点丸め値に 3 、終点丸め値に 15 と入力して、了解ボタンを押す。 |
|
|
|
| 稜線を選択し、指定終了します | 反対にも同様に付けます |
|
|
| 設定されると、R状の補助線が表示されます。(見えずらいですが稜線にある水色のです) | |
| 右ボタンクリックして右ボタンメニューを表示させ、フィレット実行を選択します | |
|
|

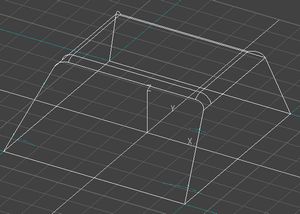

| 前面の2辺に、始点丸め値に 3 、終点丸め値に 15のRが付きました。 始点と終点があるので、稜線などをクリックする位置によっては、 フィレットのかかる方向が、逆に付いてしまう場合がありますので、注意が必要です |
|
|
|
