ソリッドモデル作成 シェル化、薄肉化、くり貫き
| TOPページ/体験版・試用版/無料ソフト・フリーソフト/無料・フリー・データ・資料 |
| スポンサード リンク |
| 図脳RAPID3D Pro の簡単な使い方など | ||||
| (1)表示モード | (2)補助線の作成 | (3) 2次元作図 長方形(2点) |
(4)抜き勾配 | (5)フィレット・角丸め |
| (6)薄肉化、くり貫き | (7)投影穴 | (8)作業平面移動 側面穴用の作図 |
(9)最終回 作業平面初期化 |
図脳RAPID3D PRO 体験版 ダウンロード |
| その他の機能をご紹介 | ||||
|
|

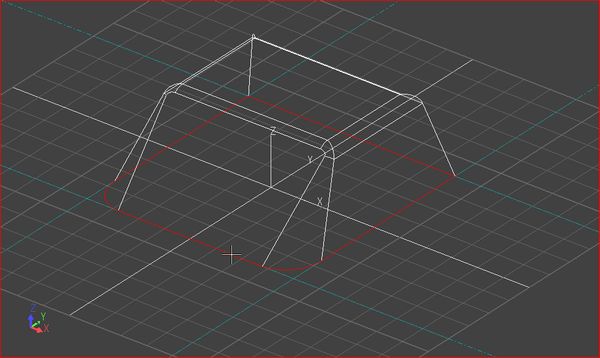

| メニューの『形状作成』 > 『フィーチャー』 > 『薄肉化』]を選択します | |
|
|
| 開口部として底面を指定します、 | |
|
|
| 画面左下の表示 |
|
| 右クリックメニューから指定終了を選択します。 | |
|
|
| 次に、他に開口部にする面がないので、別のくり貫く面集合の指示では、いいえ(N)を選択します | |
| 形状の厚さに、5 を入力します | |
|
|
| 了解ボタンを押せば、薄肉化の完了です | |
| 画像拡大 | 画像拡大 |
|
|
